Schnurdimmer CHIA CHIEN TC-106LS Dimmer Modul 230V 25-200W transparent

CHIA CHIEN TC-106LS Schnurdimmer 25–200 W 230 V im Überblick

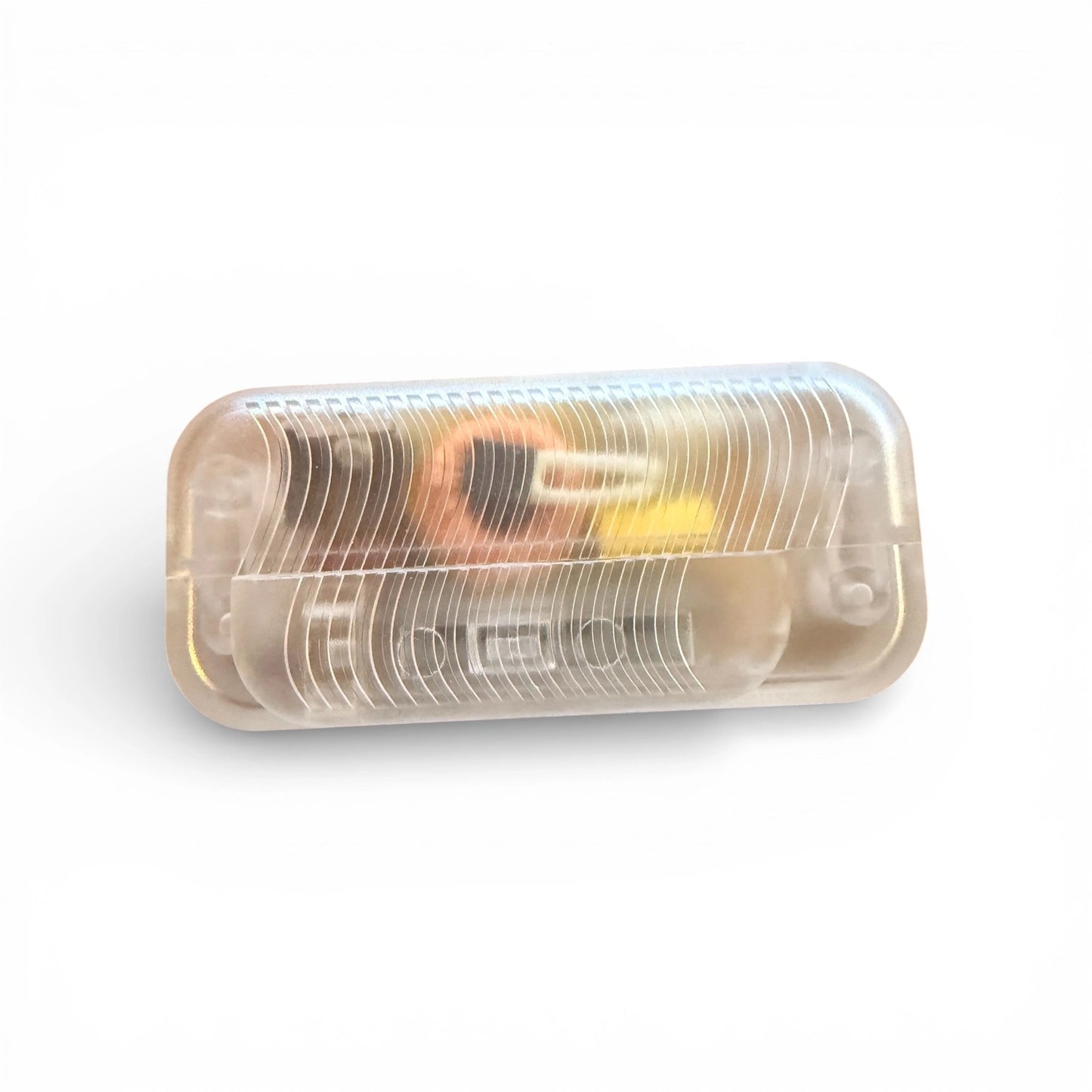

Der CHIA CHIEN TC-106LS Schnurdimmer ist ein transparenter TRIAC-Dimmer zur stufenlosen Helligkeitsregelung geeigneter 230-V-Leuchtmittel. Mit einem Leistungsbereich von 25 bis 200 W eignet sich das kompakte Modul besonders für Tischlampen, Stehlampen, Wohnraumleuchten und Möbelbeleuchtung.

Der Dimmer arbeitet mit Phasenanschnitt beziehungsweise Leading Edge und verfügt über eine integrierte Entstördrossel zur Reduzierung elektrischer Störungen. Durch die kompakte Inline-Bauform lässt sich der TC-106LS als Ersatz für technisch passende Schnur- und Einbaudimmer einsetzen.

TRIAC-Phasenanschnitt für 230-V-Leuchtmittel

Der TC-106LS arbeitet mit TRIAC-Phasenanschnitt und ist für geeignete 230-V-Glühlampen und Halogenlampen innerhalb des vorgesehenen Leistungsbereichs ausgelegt.

Leistungsbereich von 25 bis 200 W

Die angeschlossene Gesamtleistung muss zwischen 25 und 200 W liegen. Die Mindestlast von ca. 25 W ist insbesondere beim Austausch eines vorhandenen Dimmers zu berücksichtigen.

Integrierte Entstördrossel

Eine integrierte Entstördrossel reduziert elektrische Störungen und unterstützt einen stabilen Betrieb des Dimmers innerhalb geeigneter Beleuchtungsinstallationen.

Kompakte Inline-Bauform

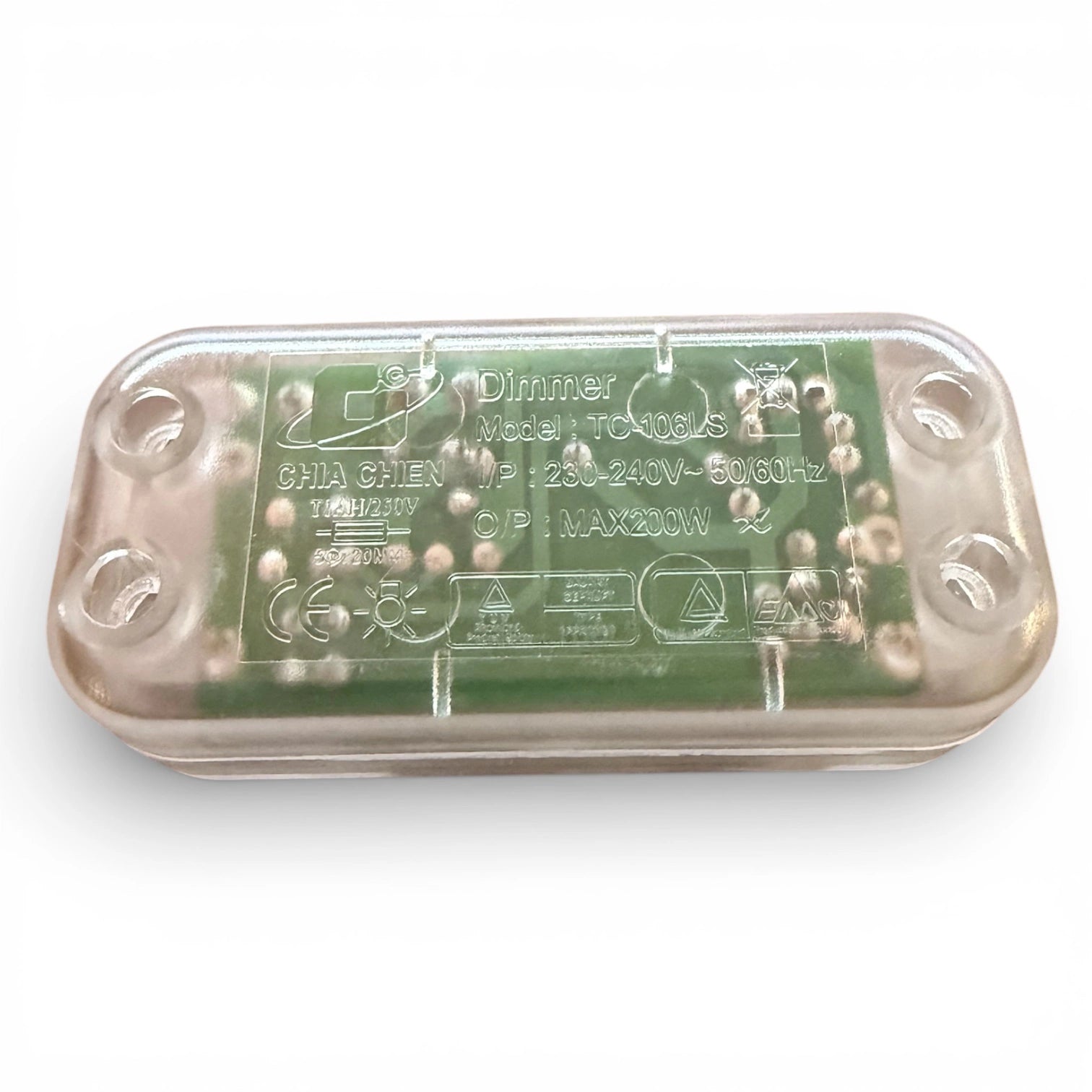

Der transparente Dimmer ist als gekapseltes Inline- beziehungsweise Einbaumodul ausgeführt und verfügt über vier Schraubpunkte zur Befestigung. Dadurch eignet er sich besonders als Ersatzteil für kompatible Leuchten und Lampengehäuse.

Typische Einsatzbereiche

• 230-V-Glühlampen
• 230-V-Halogenlampen
• Teilweise magnetische Transformatoren
• Stehlampen
• Tischlampen
• Wohnraumleuchten
• Möbelbeleuchtung
• Sompex Modelle 92401 und 92430
• Ersatz für kompatible Schnur- und Einbaudimmer

Technische Daten

• Produkttyp: Schnurdimmer / Inline-Dimmer
• Hersteller: CHIA CHIEN
• Modell: TC-106LS
• Dimmtechnik: TRIAC / Phasenanschnitt (Leading Edge)
• Betriebsspannung: 230–240 V AC
• Netzfrequenz: 50/60 Hz
• Leistungsbereich: 25–200 W
• Mindestlast: ca. 25 W
• Maximalstrom: ca. 0,87 A
• Entstörung: Integrierte Entstördrossel
• Einsatztemperatur: 0–40 °C
• Montage: 4 Schraubpunkte
• Bauform: Gekapseltes Inline-/Einbaumodul
• Farbe: Transparent

Wichtiger Hinweis

Beim Betrieb des CHIA CHIEN TC-106LS muss die Mindestlast von 25 W eingehalten werden. Der Dimmer ist ausschließlich für 230-V-Netzspannung vorgesehen.

LED-Leuchtmittel dürfen nur verwendet werden, wenn sie ausdrücklich für Phasenanschnitt-Dimmung geeignet sind. Der TC-106LS ist nicht für elektronische Transformatoren oder 12-V-Niedervolt-Systeme vorgesehen.

Häufig gestellte Fragen

Welchen Leistungsbereich unterstützt der CHIA CHIEN TC-106LS?

Der CHIA CHIEN TC-106LS ist für eine angeschlossene Gesamtleistung von 25 bis 200 W ausgelegt.

Welche Dimmtechnik verwendet der TC-106LS?

Der Schnurdimmer arbeitet mit TRIAC-Phasenanschnitt beziehungsweise Leading Edge.

Für welche Leuchtmittel ist der Dimmer geeignet?

Der TC-106LS eignet sich für kompatible 230-V-Glühlampen und 230-V-Halogenlampen sowie teilweise für geeignete magnetische Transformatoren.

Welche Mindestlast muss eingehalten werden?

Beim Betrieb des Dimmers muss eine Mindestlast von ca. 25 W eingehalten werden.

Kann der TC-106LS mit LED-Leuchtmitteln verwendet werden?

LED-Leuchtmittel können nur verwendet werden, wenn sie ausdrücklich für Phasenanschnitt-Dimmung geeignet sind und die erforderliche Mindestlast eingehalten wird.
