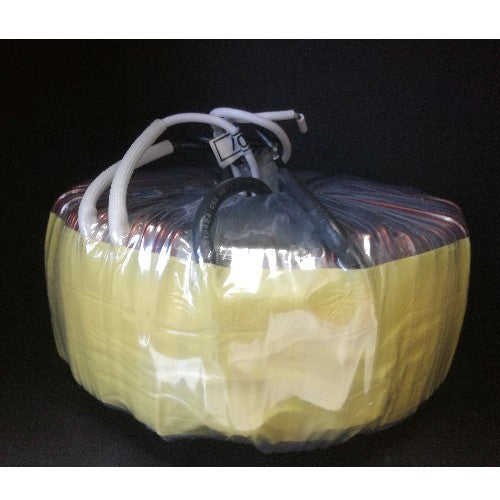

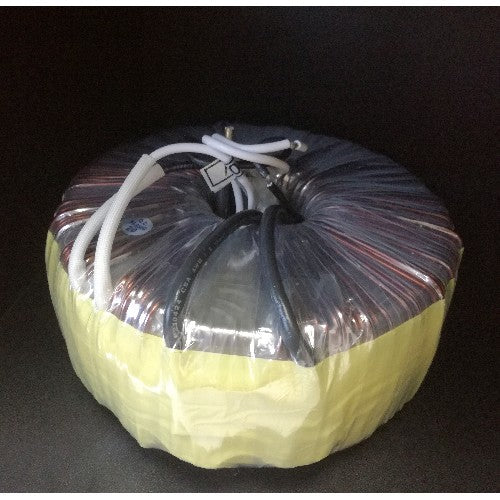

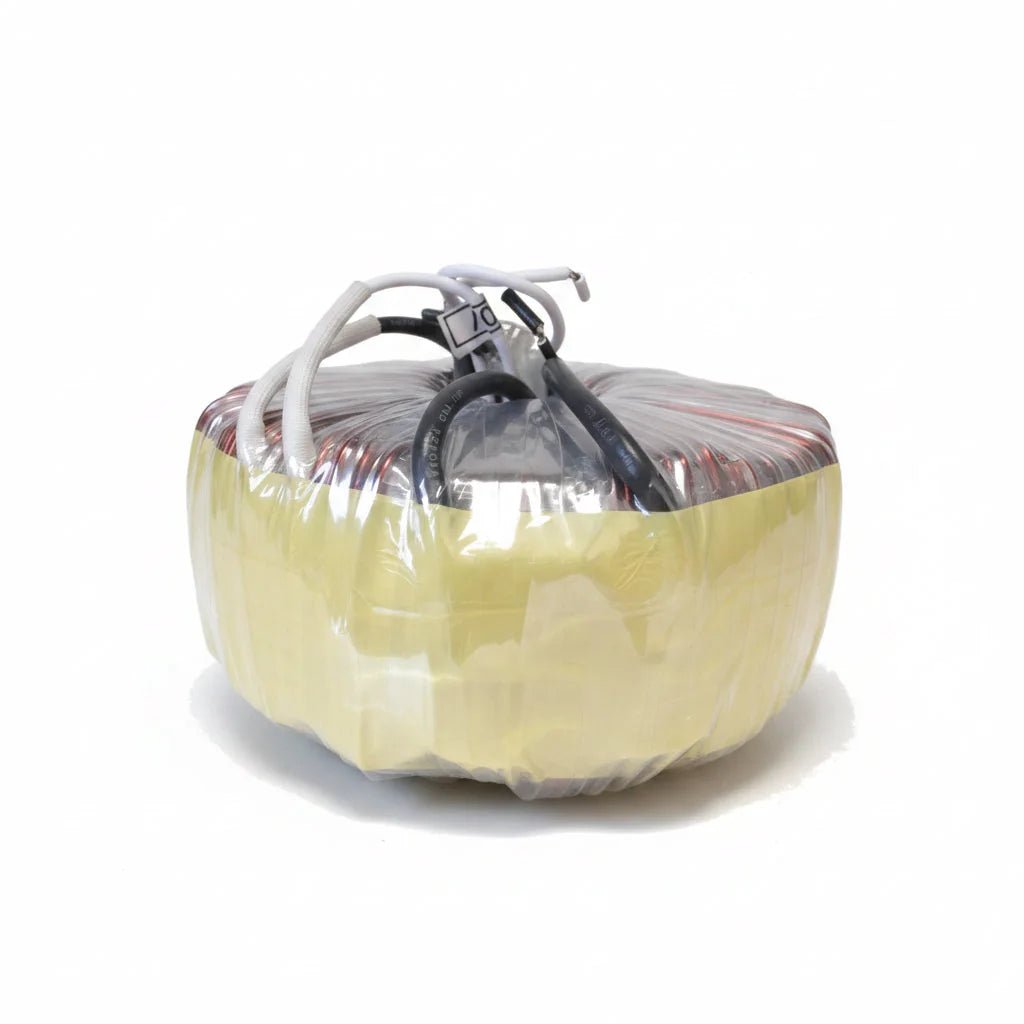

Ringkerntransformator 500 VA – 120 V USA → 12 V AC, Ringkerntrafo Class B

Ringkerntransformator 500 VA 120 V auf 12 V AC im Überblick

Der Ringkerntransformator mit 500 VA ist für den Betrieb an 120-V-Netzen ausgelegt und eignet sich damit insbesondere für Anwendungen in den USA. Er wandelt die Eingangsspannung von 120 V AC auf 12 V AC herunter und stellt dabei einen hohen Sekundärstrom von 41,6 A bereit.

Durch seine Ringkern-Bauform bietet der Transformator eine kompakte Konstruktion, geringe magnetische Streuung und einen ruhigen Betrieb. Er eignet sich für leistungsstarke 12-V-Niedervolt-Beleuchtungen, Halogen-Systeme und geeignete 12-V-AC-LED-Anwendungen sowie für technische Steuer- und Regelanwendungen.

500 VA für leistungsstarke Niedervolt-Anwendungen

Mit einer Nennleistung von 500 VA eignet sich der Ringkerntrafo für Anwendungen mit entsprechend hohem Leistungsbedarf. Auf der Sekundärseite stehen 12 V AC bei einem Strom von 41,6 A zur Verfügung.

120 V Eingang für den US-Markt

Der Transformator ist speziell für eine Primärspannung von 120 V AC bei 60 Hz vorgesehen. Dadurch eignet er sich insbesondere für US-Projekte, Exportleuchten und andere Anwendungen, die an einem entsprechenden 120-V-Stromnetz betrieben werden.

12 V AC für Halogen und geeignete LED-Systeme

Auf der Ausgangsseite liefert der Transformator 12 V AC Wechselspannung. Er eignet sich damit für kompatible Halogen-Beleuchtungssysteme sowie LED-Komponenten, die ausdrücklich für den Betrieb mit 12 V AC vorgesehen sind.

Kompakte Ringkern-Bauform

Mit einem Durchmesser von 160 mm und einer Höhe von 66 mm bietet der Transformator trotz seiner hohen Leistung eine kompakte Bauform. Die Ringkern-Technologie ermöglicht zudem einen vergleichsweise ruhigen Betrieb und eine geringe magnetische Streuung.

Typische Einsatzbereiche

• 12-V-Niedervolt-Beleuchtung
• Halogen-Beleuchtungssysteme
• Geeignete 12-V-AC-LED-Systeme
• Steuer- und Regeltechnik
• Industrie- und Werkstattanwendungen
• Export- und US-Projekte

Technische Daten

• Produkttyp: Ringkerntransformator / Ringkerntrafo
• Ausführung: USA-Version
• Bauform: Ringkern
• Primärspannung: 0–120 V AC
• Netzfrequenz: 60 Hz
• Sekundärspannung: 12 V AC
• Sekundärstrom: 41,6 A
• Nennleistung: 500 VA
• Isolationsklasse: Class B
• Material: Kunststoff (Isolierung)
• Farbe: Silber
• Form: Rund
• Durchmesser: 160 mm
• Höhe: 66 mm
• Einsatzbereich: Innenbereich

Wichtiger Hinweis

Der Ringkerntransformator ist ausschließlich für eine Netzspannung von 120 V AC vorgesehen und darf nicht direkt an einem europäischen 230-V-Stromnetz betrieben werden.

Der Ausgang liefert 12 V AC Wechselspannung und ist daher nicht für Verbraucher geeignet, die ausdrücklich 12 V DC Gleichspannung benötigen. Der Transformator muss fachgerecht abgesichert und montiert werden und ist ausschließlich für den Innenbereich vorgesehen.

Häufig gestellte Fragen

Für welche Eingangsspannung ist der Ringkerntransformator ausgelegt?

Der Ringkerntransformator ist für eine Eingangsspannung von 120 V AC bei 60 Hz ausgelegt.

Welche Ausgangsspannung liefert der Transformator?

Der Transformator liefert auf der Sekundärseite 12 V AC Wechselspannung.

Wie hoch ist die Leistung des Ringkerntransformators?

Der Ringkerntransformator besitzt eine Nennleistung von 500 VA und stellt einen Sekundärstrom von 41,6 A bereit.

Kann der Transformator für LED-Beleuchtung verwendet werden?

Der Transformator kann für LED-Systeme verwendet werden, wenn diese ausdrücklich für den Betrieb mit 12 V AC Wechselspannung geeignet sind.

Kann der Transformator an einem deutschen 230-V-Netz betrieben werden?

Nein, der Ringkerntransformator ist ausschließlich für 120-V-Netze vorgesehen und darf nicht direkt an einem 230-V-Stromnetz betrieben werden.
