Kemo M013N Dämmerungsschalter 230V AC Baustein 3A potentialfreier Schaltkontakt 10-60 Lux

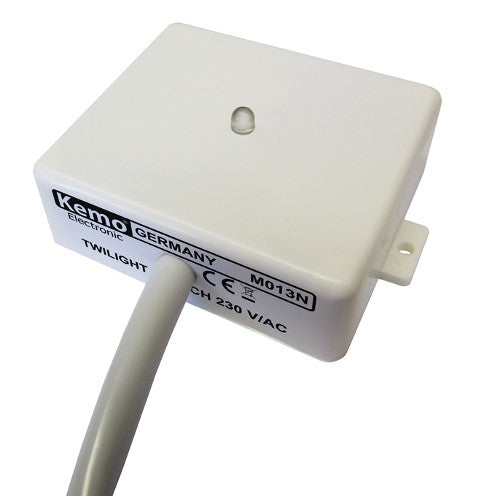

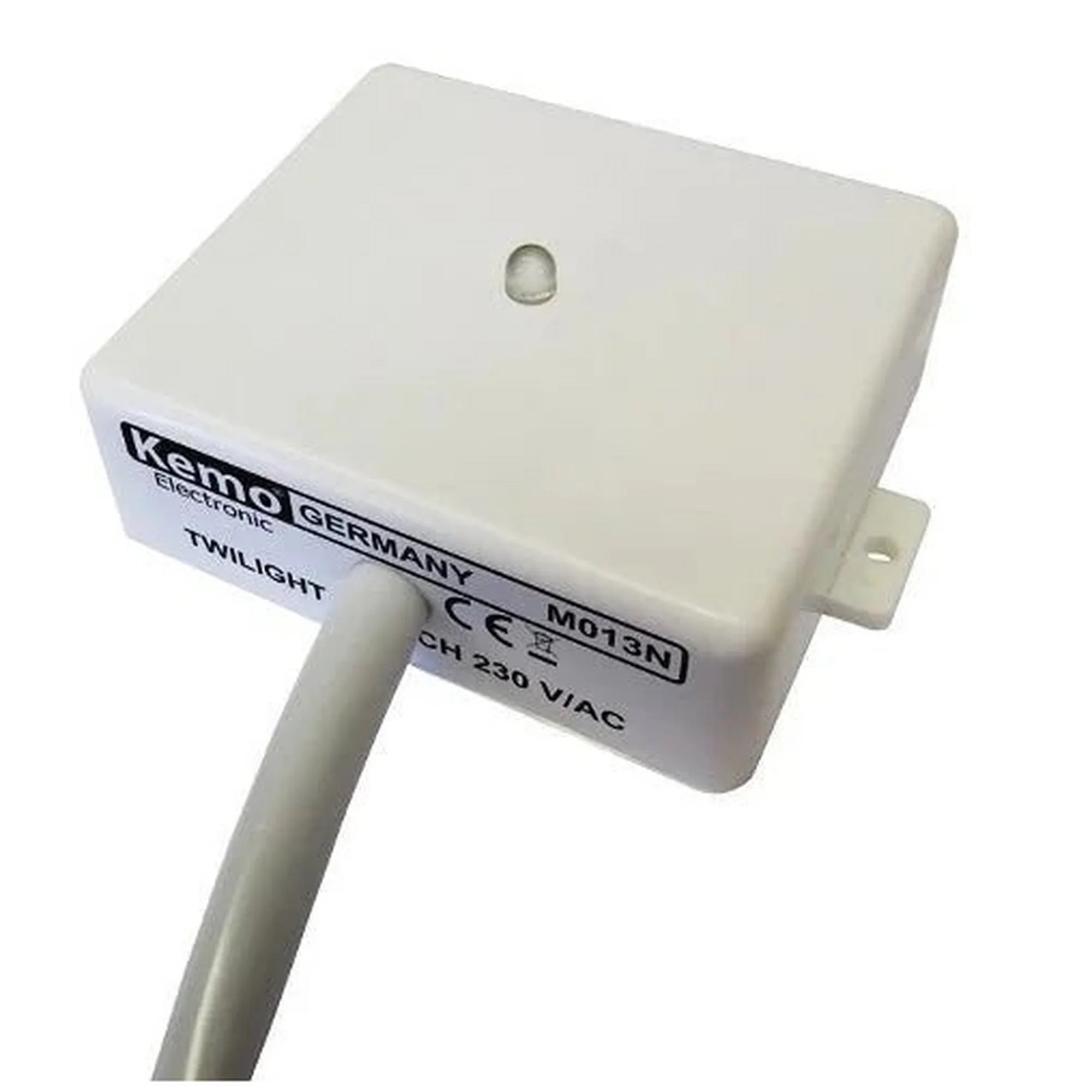

KEMO M013N Dämmerungsschalter 230 V im Überblick

Der KEMO M013N Dämmerungsschalter ist ein kompakter elektronischer Lichtschalter zur automatischen Steuerung von Beleuchtung und anderen geeigneten Verbrauchern in Abhängigkeit von der Umgebungshelligkeit. Über das integrierte Relais kann beispielsweise eine Beleuchtung bei einsetzender Dunkelheit automatisch eingeschaltet und bei Tagesanbruch wieder ausgeschaltet werden.

Der 230-V-Dämmerungsschalter mit potentialfreiem Wechslerkontakt schaltet ohmsche Lasten bis 3 A und induktive Lasten bis 1 A. Durch seine kompakte Bauform eignet sich das Modul insbesondere für fest installierte Lichtsteuerungen, bei denen Garten-, Hof-, Einfahrts-, Schaufenster- oder Werbebeleuchtung automatisch abhängig von der Helligkeit geschaltet werden soll.

Automatisches Schalten bei Dämmerung und Tageslicht

Der integrierte Lichtsensor reagiert auf die Umgebungshelligkeit. Bei etwa 10 Lux ±50 % kann der angeschlossene Verbraucher eingeschaltet werden, während die Abschaltung bei etwa 60 Lux ±50 % erfolgt. Dadurch lässt sich eine Beleuchtung automatisch betreiben, ohne sie jeden Abend und Morgen manuell schalten zu müssen.

Auch mit umgekehrter Schaltfunktion verwendbar

Der KEMO M013N kann nicht nur bei Dunkelheit einschalten und bei Tageslicht ausschalten. Durch den potentialfreien Wechslerkontakt ist auch die umgekehrte Funktion möglich, sodass ein geeigneter Verbraucher bei Tagesanbruch eingeschaltet und bei einsetzender Dunkelheit ausgeschaltet werden kann.

30 Sekunden Reaktionsverzögerung

Eine integrierte Schaltverzögerung von ca. 30 Sekunden ±50 % verhindert, dass kurze Veränderungen der Umgebungshelligkeit unmittelbar einen Schaltvorgang auslösen. Dadurch reagiert der Dämmerungsschalter beispielsweise nicht sofort auf kurzzeitig auftretendes Fremdlicht.

Potentialfreier Wechslerkontakt bis 3 A

Der Schaltkontakt ist als potentialfreier Wechsler mit 1 × UM ausgeführt. Bei ohmschen Verbrauchern beträgt die maximale Belastbarkeit 3 A bei 230 V, während induktive Lasten mit maximal 1 A geschaltet werden dürfen.

Typische Einsatzbereiche

• Automatische Steuerung von Außenbeleuchtung
• Garten- und Hofbeleuchtung
• Einfahrts- und Garagenbeleuchtung
• Schaufensterbeleuchtung
• Werbeanlagen und Displays
• Automatische Lichtsteuerungen
• Technische Schalt- und Steuerungsprojekte

Technische Daten

• Produkttyp: Elektronischer Dämmerungsschalter / Lichtschalter-Modul
• Hersteller: Kemo-Electronic GmbH
• Modell: M013N
• Betriebsspannung: 230 V AC
• Stromaufnahme: 40 mA
• Schaltkontakt: 1 × UM Wechsler, potentialfrei
• Belastbarkeit bei ohmscher Last: max. 3 A bei 230 V
• Belastbarkeit bei induktiver Last: max. 1 A
• Einschalthelligkeit: 10 Lux ±50 %
• Abschalthelligkeit: 60 Lux ±50 %
• Reaktionsverzögerung: 30 Sekunden ±50 %
• Temperaturbereich: −15 bis +40 °C
• Länge: 69 mm
• Breite: 59 mm
• Höhe: 23 mm

Wichtiger Hinweis

Der Lichtsensor muss so montiert werden, dass das Licht des angeschlossenen Leuchtmittels nicht direkt auf den Dämmerungsschalter fällt. Andernfalls kann die automatische Schaltfunktion beeinträchtigt werden.

Die integrierte Reaktionsverzögerung bewirkt, dass der Schalter nicht unmittelbar auf jede Veränderung der Helligkeit reagiert. Bei der Installation sind außerdem die zulässigen Schaltströme von maximal 3 A bei ohmscher beziehungsweise 1 A bei induktiver Last einzuhalten. Arbeiten an 230-V-Netzspannung müssen fachgerecht durchgeführt werden.

Häufig gestellte Fragen

Wann schaltet der KEMO M013N die Beleuchtung ein?

Der KEMO M013N schaltet bei einer Umgebungshelligkeit von etwa 10 Lux ±50 % und eignet sich dadurch zur automatischen Aktivierung einer Beleuchtung bei einsetzender Dunkelheit.

Wann wird die angeschlossene Beleuchtung wieder ausgeschaltet?

Der Dämmerungsschalter schaltet bei einer Umgebungshelligkeit von etwa 60 Lux ±50 % wieder um und kann die angeschlossene Beleuchtung dadurch bei zunehmendem Tageslicht automatisch ausschalten.

Wie hoch darf der angeschlossene Verbraucher belastet sein?

Der potentialfreie Wechslerkontakt darf mit maximal 3 A bei 230 V für ohmsche Lasten beziehungsweise mit maximal 1 A für induktive Lasten belastet werden.

Warum schaltet der Dämmerungsschalter nicht sofort?

Der KEMO M013N verfügt über eine Reaktionsverzögerung von etwa 30 Sekunden ±50 %, damit kurzzeitige Veränderungen der Umgebungshelligkeit nicht sofort einen Schaltvorgang auslösen.

Kann der Dämmerungsschalter auch bei Tageslicht einschalten?

Ja, durch den potentialfreien Wechslerkontakt kann der KEMO M013N auch so angeschlossen werden, dass ein geeigneter Verbraucher bei Tagesanbruch eingeschaltet und bei Dunkelheit wieder ausgeschaltet wird.
