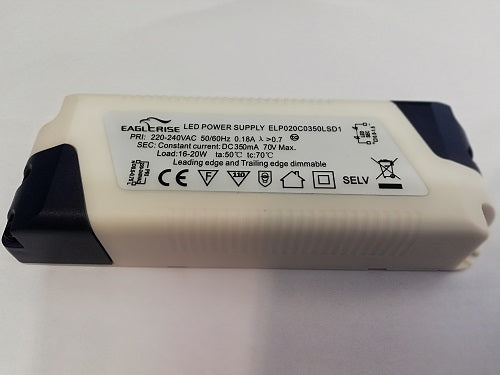

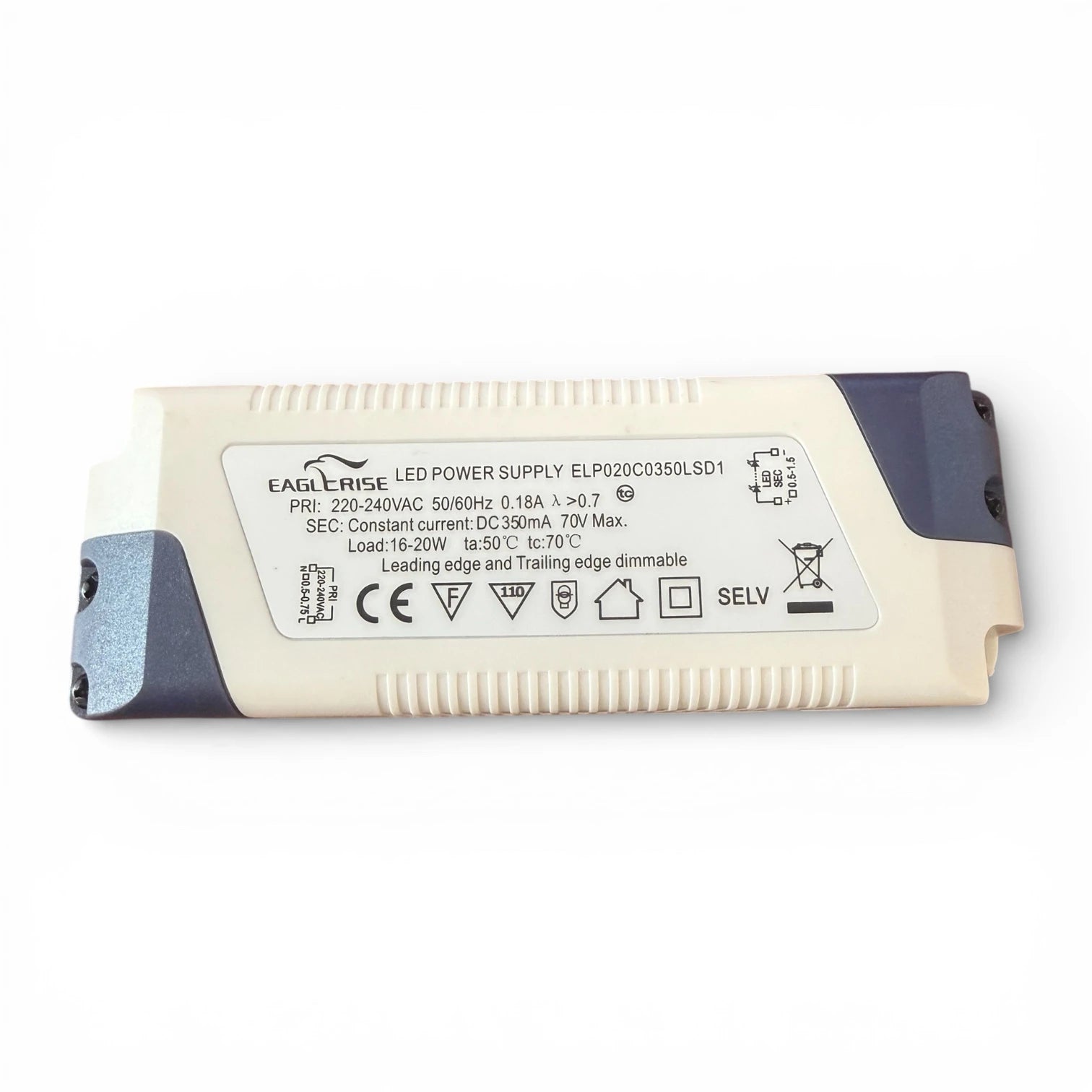

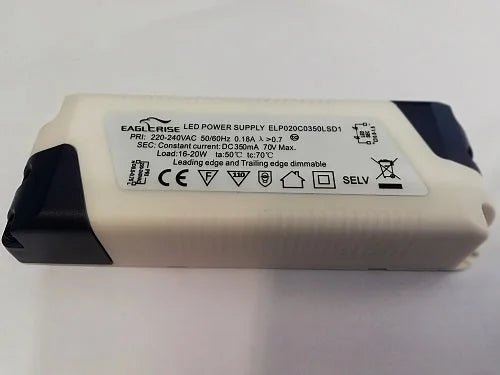

Eaglerise LED-Treiber 20 W – 350 mA, dimmbar (Triac), ELP020C350LSD1

Kompakter LED-Treiber von Eaglerise für Konstantstrom-LEDs (350 mA) mit Triac-Dimmung.
Eingang 220–240 V AC, Ausgang 34–58 V DC, 12–20 W.
Hoher Wirkungsgrad, umfassende Schutzfunktionen und lange Lebensdauer – ideal für professionelle LED-Leuchten

Dimmbarer Konstantstrom-Treiber für Power-LEDs

Der Eaglerise ELP020C350LSD1 ist ein dimmbarer Konstantstrom-LED-Treiber (350 mA) für den zuverlässigen Betrieb moderner LED-Module.
Dank Triac-Dimmung (Phasenan- & Phasenabschnitt) lässt sich die Helligkeit flexibel von 10–100 % regeln – kompatibel mit gängigen Wanddimmern.

Mit hohem Leistungsfaktor (≥ 0,9), Effizienz ≥ 84 % und Leerlaufverlusten ≤ 1 W eignet sich der Treiber besonders für energieeffiziente Beleuchtungslösungen im Wohn- und Objektbereich.

Stabiler Betrieb & hohe Sicherheit

• Konstantstrom 350 mA für gleichmäßige LED-Helligkeit

• Ausgangsspannung 34–58 V DC (lastabhängig)

• Integrierte Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur

• Schutzklasse II, IP20 für Innenanwendungen

• Ausgelegt für > 30.000 h Lebensdauer (bei 50 °C)

Technische Daten

Elektrische Daten

• Nennspannung: 220–240 V AC

• Eingangsspannung: 198–264 V AC

• Netzfrequenz: 50/60 Hz

• Eingangsstrom: 0,16 A

• Leistungsfaktor (λ): ≥ 0,9 (220–240 V AC)

• Leerlaufverluste: ≤ 1 W

• Einschaltstrom: 15 A (Volllast, 240 V AC)

• Schutzleiterstrom: < 0,5 mA (240 V AC)

Ausgang

• Ausgangsstrom: 350 mA (Konstantstrom)

• Ausgangsspannung: 34–58 V DC

• Nennausgangsleistung: 12–20 W

• Effizienz: ≥ 84 %

Dimmung

• Dimmbar: Ja

• Dimmart: Triac (Phasenan- & Phasenabschnitt)

• Dimmbereich: 10–100 %

Betriebsbedingungen

• Umgebungstemperatur (ta): −10 … +50 °C

• Max. Gehäusetemperatur (tc): 80 °C

• Zulässige Luftfeuchte: 10–90 % r. F.

Schutz & Normen

• Schutzklasse: II

• Schutzart: IP20

• Schutzeinrichtungen:

  • Kurzschlussschutz – ja

  • Überlastschutz – ja (105–120 %)

  • Überspannungsschutz – ja (> 68 V DC)

  • Übertemperaturschutz – ja

Modellbezeichnung

• ELP020C350LSD1 (auch geführt als ELP020C0350LSD1)

Einsatzbereiche

• LED-Downlights & Spots

• Lineare LED-Leuchten

• Architektonische & dekorative Beleuchtung

• Wohn- & Objektbeleuchtung mit Triac-Dimmern

Produktvorteile auf einen Blick

• Dimmbarer 350 mA Konstantstrom-Treiber

• 12–20 W Leistungsbereich

• Triac-Dimmung (phasenan/-abschnitt)

• Hoher Leistungsfaktor & Effizienz

• Umfangreiche Schutzfunktionen

• Lange Lebensdauer

Wichtige Hinweise

• Nur für Konstantstrom-LEDs (350 mA) geeignet

• Nicht für Konstantspannungs-LEDs (z. B. 12 V/24 V DC)

• Max. Ausgangsleistung 20 W nicht überschreiten

• IP20 – nur für trockene Innenräume

.
