E27, E14, GU10 oder GU5,3 – welche Fassung brauche ich eigentlich? Die Bezeichnungen sehen zunächst kompliziert aus. Wenn du weißt, worauf du achten musst, lässt sich der passende Anschluss jedoch meist schnell bestimmen. Wichtig ist nur: Ein passender Sockel allein reicht noch nicht aus. Auch Spannung, Abmessungen und gegebenenfalls Dimmer oder Trafo müssen zum Leuchtmittel und zur Leuchte passen.
Fassung oder Sockel – was ist der Unterschied?
Im Alltag sprechen viele Menschen von einer E27- oder GU10-Fassung. Technisch genauer sind Fassung und Sockel jedoch zwei verschiedene Bauteile:
Die Fassung sitzt in der Leuchte. Sie nimmt das Leuchtmittel auf, hält es und stellt den elektrischen Kontakt her.
Der Sockel sitzt am austauschbaren Leuchtmittel. Er ist das passende Gegenstück zur Fassung.
Wenn du ein neues Leuchtmittel kaufst, suchst du also beispielsweise ein Leuchtmittel mit E27-Sockel für eine E27-Fassung. Eine Ringaufnahme an einem Lampenschirm ist davon zu unterscheiden: Sie dient der Befestigung des Schirms und ist nicht der Sockel des Leuchtmittels.
Was bedeuten Buchstaben und Zahlen?
Der erste Buchstabe beschreibt die grundlegende Bauart. E steht für das Edison-Schraubgewinde. G kennzeichnet Sockel mit hervorstehenden Kontakten, zum Beispiel Stiften oder Bügeln.
Die Zahl steht nicht bei jedem Sockel für dasselbe Maß. Bei E14 und E27 bezeichnet sie ungefähr den Gewindedurchmesser in Millimetern. Bei zweipoligen G-Systemen wie GU10, GU5,3 oder G4 beschreibt sie ungefähr den Abstand zwischen den Mittelpunkten der Kontakte.
Auch Zusatzbuchstaben sind wichtig. G4 und GU4 oder G6,35 und GY6,35 dürfen nicht allein wegen des gleichen Zahlenwertes als identisch behandelt werden. Vergleiche deshalb immer die vollständige Sockelbezeichnung.
Die Betriebsspannung ist nicht Bestandteil dieser Grundbezeichnungen. GU10 bedeutet daher nicht automatisch 230 Volt und GU5,3 nicht automatisch 12 Volt. Entscheidend sind immer die Angaben auf dem konkreten Leuchtmittel, der Leuchte und gegebenenfalls dem vorhandenen Betriebsgerät.

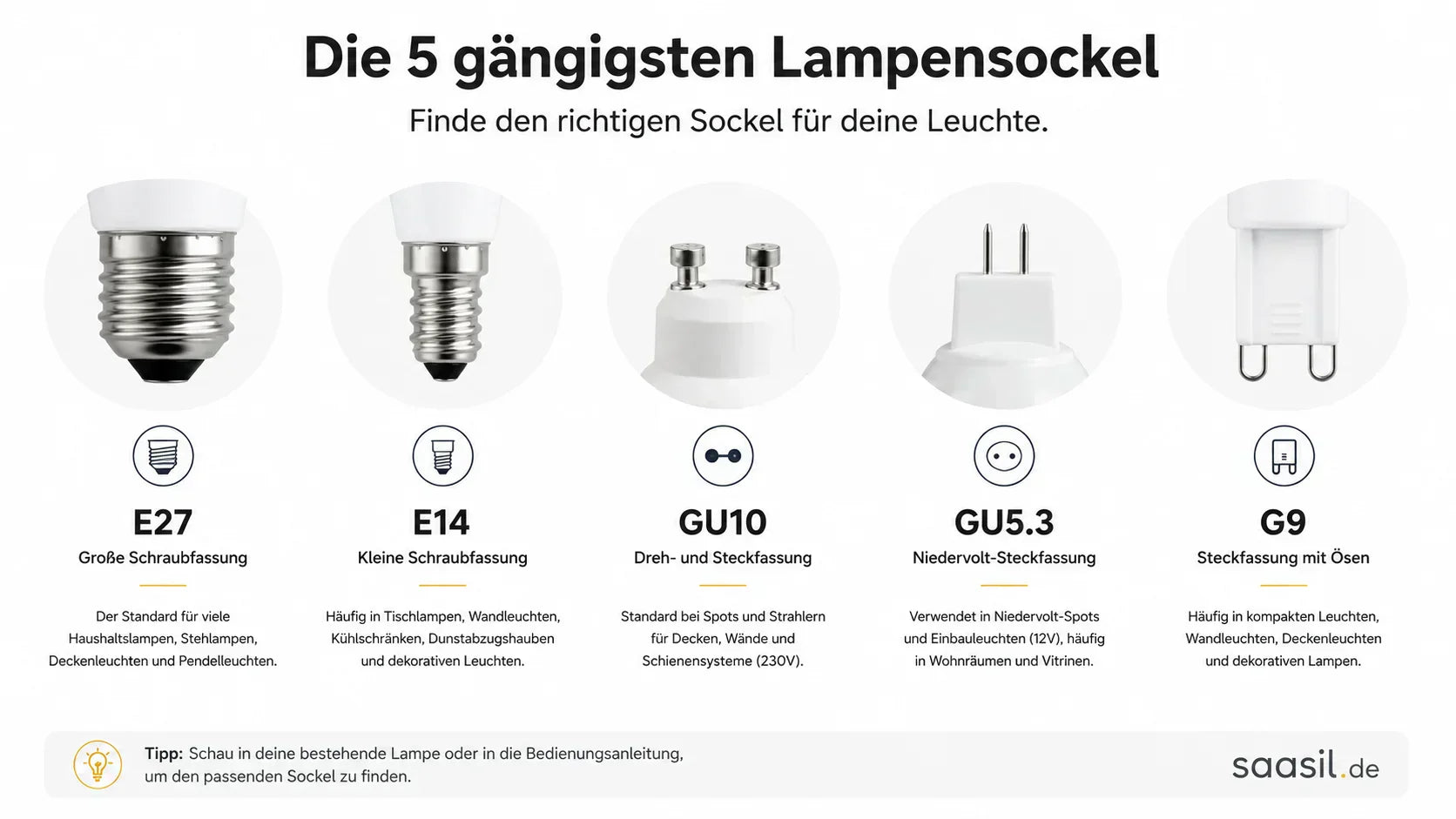

Die wichtigsten Sockel im Vergleich
| Sockel | Anschluss | Bedeutung der Zahl | Besonders prüfen |
|---|---|---|---|
| E27 | Schraubgewinde | ca. 27 mm Gewindedurchmesser | Spannung, Leistung, Maße, Helligkeit, Lichtfarbe, Dimmbarkeit |
| E14 | Schraubgewinde | ca. 14 mm Gewindedurchmesser | wie bei E27; E14 und E27 sind nicht direkt austauschbar |
| GU10 | Dreh-/Stecksystem mit Verriegelung | ca. 10 mm Kontaktabstand | Spannung, Abmessungen, Abstrahlwinkel, Dimmbarkeit |
| GU5,3 | zwei gerade Stifte | ca. 5,3 mm Kontaktabstand | Spannung, Trafo/Betriebsgerät, Maße, Dimmer |
| G9 | zwei Bügel-/Schleifenkontakte | ca. 9 mm Kontaktabstand | Spannung, Länge, Durchmesser, Dimmbarkeit |
| G4 / G6,35 / GY6,35 | zwei gerade Stifte | ca. 4 bzw. 6,35 mm Kontaktabstand | vollständige Kennung, Spannung, Maße, Betriebsgerät |
| R7s | beidseitig kontaktierte Stablampe | Die Sockelkennung bestimmt nicht die Lampenlänge. | vor allem Länge, Durchmesser und Dimmer-Eignung |
E27 und E14: die Schraubsockel
E27 und E14 arbeiten beide mit einem Edison-Schraubgewinde, haben aber unterschiedliche Größen. Ein E14-Leuchtmittel lässt sich deshalb nicht direkt in eine E27-Fassung einschrauben – und umgekehrt.
Beide Sockel werden in verschiedenen Kolben-, Kerzen- und Dekorformen angeboten. Gleicher Sockel bedeutet deshalb nicht automatisch gleiche Außenmaße, Helligkeit oder Lichtfarbe. Prüfe vor dem Kauf außerdem die tatsächliche Leistungsaufnahme des neuen Leuchtmittels. Eine Angabe wie „entspricht 60 W“ beschreibt die vergleichbare Helligkeit einer älteren Lampe und ist nicht mit der tatsächlichen Leistungsaufnahme der LED gleichzusetzen.
Du hast die Kennzeichnung bereits gefunden? Dann kannst du E27-Leuchtmittel oder E14-Leuchtmittel vergleichen.
GU10: einstecken und drehen
GU10 besitzt zwei kurze Kontakte und wird durch Einstecken und Drehen in der Fassung verriegelt. Die Zahl 10 steht ungefähr für den Abstand der Kontaktmittelpunkte – nicht für den Durchmesser der Fassung.
GU10 wird häufig für Spots und gerichtete Reflektorleuchtmittel verwendet. Viele aktuelle GU10-Retrofitprodukte für den europäischen Markt sind für 220–240 Volt ausgelegt. Trotzdem solltest du die Spannungsangabe immer auf dem konkreten Produkt und an der Leuchte prüfen.
Bei Spots ist zusätzlich der Abstrahlwinkel wichtig: Ein enger Winkel bündelt das Licht stärker, ein breiter Winkel verteilt es großflächiger. Passende Modelle findest du in unserer Auswahl an GU10-Leuchtmitteln.
GU5,3 und MR16 sind nicht dasselbe
GU5,3 bezeichnet den Sockel. MR16 beschreibt die Reflektor-Bauform beziehungsweise Größenklasse. Viele MR16-Leuchtmittel besitzen einen GU5,3-Sockel, weshalb beide Angaben oft gemeinsam auf der Verpackung stehen. Sie sind trotzdem keine Synonyme.
Viele marktübliche GU5,3/MR16-Leuchtmittel arbeiten mit 12 Volt. Der Sockelcode selbst legt diese Spannung aber nicht fest. Bei einem vorhandenen Niedervolt-System musst du deshalb die Ausgangsspannung und die Herstellerangaben zum Leuchtmittel prüfen.
Bei LED ist außerdem entscheidend, ob das neue Leuchtmittel mit dem vorhandenen Trafo oder elektronischen Betriebsgerät kompatibel ist. Ein mechanisch passender Sockel kann elektrisch trotzdem ungeeignet sein. Dasselbe gilt für Dimmer: „dimmbar“ bedeutet nicht automatisch „mit jedem Dimmer kompatibel“.
Wenn dein altes Leuchtmittel eindeutig mit GU5,3 gekennzeichnet ist, kannst du passende GU5,3-Leuchtmittel ansehen und anschließend Spannung, Maße und Systemkompatibilität vergleichen.
G9, G4, G6,35 und GY6,35
G9 erkennst du an zwei charakteristischen Bügel- oder Schleifenkontakten. Das Leuchtmittel wird gerade eingesteckt und nicht wie GU10 gedreht. Gerade bei kleinen Leuchtengläsern solltest du neben der Spannung auch Gesamtlänge und Durchmesser prüfen, denn G9-LEDs und G9-Halogenlampen können trotz identischem Sockel unterschiedlich groß sein. Hier findest du unsere G9-Leuchtmittel.
G4, G6,35 und GY6,35 gehören zu den Stiftsockeln. Viele entsprechende Produkte werden in Niedervolt-Systemen verwendet. Trotzdem muss die Spannung immer separat geprüft werden.
Achte besonders auf Zusatzbuchstaben: G4 und GU4 sowie G6,35 und GY6,35 sind vollständige, unterschiedliche Sockelbezeichnungen. Bestelle nicht allein nach dem gemessenen Kontaktabstand, sondern vergleiche die gesamte Kennzeichnung des alten und des neuen Leuchtmittels. Unsere aktuelle Auswahl findest du bei den G4- und 6,35-mm-Stiftsockellampen.
R7s: Die genaue Länge entscheidet
R7s wird bei linearen, beidseitig kontaktierten Stablampen verwendet. Die Bezeichnung R7s allein reicht für die Auswahl jedoch nicht aus. Du musst unbedingt die Gesamtlänge vergleichen – häufig sind beispielsweise 78 oder 118 mm – und prüfen, ob auch Durchmesser und Bauform in die Leuchte passen.
Eine R7s-LED kann andere Außenmaße als eine klassische R7s-Halogenlampe besitzen. Auch die Dimmer-Eignung ist eine separate Produkteigenschaft. Vergleiche deshalb nicht nur den Sockel, bevor du ein R7s-Leuchtmittel auswählst.
So findest du das richtige Leuchtmittel
- Leuchte ausschalten: Ziehe bei einer mobilen Tisch- oder Stehleuchte zusätzlich den Netzstecker und lasse das Leuchtmittel vollständig abkühlen.
- Bezeichnung ablesen: Suche auf dem alten Leuchtmittel nach Angaben wie E27, GU10, GU5.3, G9 oder R7s.
- Leuchtendaten prüfen: Kontrolliere Typenschild, Aufkleber oder Bedienungsanleitung auf Spannung, maximal zulässige Leistung und weitere Vorgaben.
- Abmessungen vergleichen: Prüfe Gesamtlänge, Durchmesser und den verfügbaren Platz in Glas, Schirm oder Leuchtengehäuse.
- Licht auswählen: Vergleiche Lumen für die Helligkeit, Kelvin für die Lichtfarbe und bei Bedarf CRI/Ra für die Farbwiedergabe.
- Systemkompatibilität klären: Bei einem Dimmer oder Niedervolt-System müssen auch Dimmer, Trafo beziehungsweise Betriebsgerät zum konkreten LED-Leuchtmittel passen.
Ist die Beschriftung nicht mehr lesbar, fotografiere das alte Leuchtmittel, seinen Sockel und die ausgeschaltete, leere Fassung. Herstellername, Artikelnummer oder EAN/GTIN helfen bei der Identifikation meist mehr als ein Vergleich nur nach dem Aussehen.
Sicher wechseln – ohne Arbeiten an der Elektrik
Dieser Ratgeber bezieht sich ausschließlich auf den Austausch eines dafür vorgesehenen, wechselbaren Leuchtmittels. Wende beim Herausnehmen oder Einsetzen keine Gewalt an und führe keine Messungen an spannungsführenden Teilen durch.
Fassung, Leitungen, Klemmen oder andere elektrische Anschlüsse dürfen dabei nicht verändert werden. Ist die Fassung locker, gebrochen, verfärbt oder verschmort, benutze die Leuchte nicht weiter und lasse sie fachlich prüfen. Beachte bei Halogenleuchtmitteln zusätzlich die Handhabungshinweise des Herstellers.
Kurz zusammengefasst
- Lies die vollständige Sockelbezeichnung inklusive Zusatzbuchstaben ab.
- Leite die Spannung nicht allein aus dem Sockelnamen ab.
- Vergleiche Länge, Durchmesser und verfügbaren Einbauraum.
- Prüfe bei Niedervolt und Dimmen auch Trafo, Betriebsgerät und Dimmer.
- Experimentiere bei Unsicherheit nicht, sondern vergleiche Produktdaten, EAN und Fotos.
Häufige Fragen
Woher weiß ich, welchen Sockel ich brauche?
Schalte die Leuchte aus, lasse das alte Leuchtmittel abkühlen und lies die vollständige Sockelbezeichnung darauf ab. Prüfe zusätzlich Typenschild oder Anleitung der Leuchte. Bei Unsicherheit helfen Fotos, Herstellername, Artikelnummer oder EAN/GTIN.
Kann ich GU10 durch GU5,3 ersetzen?
Nein, nicht als einfachen Leuchtmittelwechsel. Die Sockel besitzen unterschiedliche Kontaktabstände und Anschlussarten. Außerdem müssen Spannung und gegebenenfalls das vorhandene Betriebsgerät zum konkreten Leuchtmittel passen.
Ist GU5,3 dasselbe wie MR16?
Nein. GU5,3 bezeichnet den Sockel, MR16 die Reflektor-Bauform beziehungsweise Größenklasse. Beide Angaben stehen häufig gemeinsam auf einem Produkt, bedeuten aber nicht dasselbe.
Kann ich E14 statt E27 verwenden?
Nicht direkt. Beide verwenden ein Edison-Schraubgewinde, besitzen aber unterschiedliche genormte Größen und benötigen jeweils die passende Fassung.
Warum passt ein Leuchtmittel trotz gleichem Sockel nicht?
Der Sockel beschreibt nicht die gesamten Außenmaße. Länge, Durchmesser oder Reflektorform können abweichen. Zusätzlich können Spannung, Dimmer oder Trafo/Betriebsgerät inkompatibel sein.
Kann jedes LED-Leuchtmittel gedimmt werden?
Nein. Das Leuchtmittel muss ausdrücklich als dimmbar gekennzeichnet sein. Zusätzlich muss es mit dem vorhandenen Dimmer und bei Niedervolt-Systemen gegebenenfalls auch mit dem Betriebsgerät kompatibel sein.
Du kennst jetzt den Sockel deiner Leuchte? Vergleiche vor dem Kauf noch Spannung, Abmessungen und – falls vorhanden – Dimmer oder Trafo/Betriebsgerät.
