Ein Spot passt erst dann, wenn Öffnung, Leuchtenkörper und der Platz hinter der Decke zusammenpassen. „68 mm“ kann das Lochmaß meinen; eine andere Zahl auf derselben Seite kann den Außenring oder die Höhe bezeichnen. Mit dieser Checkliste vergleichst du die richtigen Maße.
1. Ausschnitt und Außenmaß auseinanderhalten
Der Ausschnitt ist die Öffnung, in die die Leuchte eingesetzt wird. Der Außenring liegt sichtbar an der Decke oder Möbelfläche an und ist normalerweise größer. Er ist nicht mit einem Sprengring zu verwechseln: Ein Sprengring hält bei manchen Leuchten das Leuchtmittel im Rahmen.
Bei einer vorhandenen runden Öffnung misst du den freien Durchmesser in mehreren Richtungen. Notiere außerdem, ob der Rand ausgebrochen ist und welche Fläche der neue Außenring abdecken muss. Bei eckigen Öffnungen sind beide Seitenlängen entscheidend. Eine beschädigte oder unpassende Öffnung lässt sich nicht allein durch einen größeren sichtbaren Ring sicher befestigen.
2. Die Tiefe richtig lesen
Leuchtenhöhe ist eine Abmessung des Produkts. Einbautiefe beschreibt den benötigten Einbauraum für die Leuchte entsprechend der Herstellerangabe. Aufbauhöhe betrifft den auf der Fläche sitzenden Teil. Diese Begriffe dürfen nicht beliebig ausgetauscht werden.
| Beispiel | Ausschnitt | Einbautiefe laut Datenblatt | Leuchtenhöhe |
|---|---|---|---|

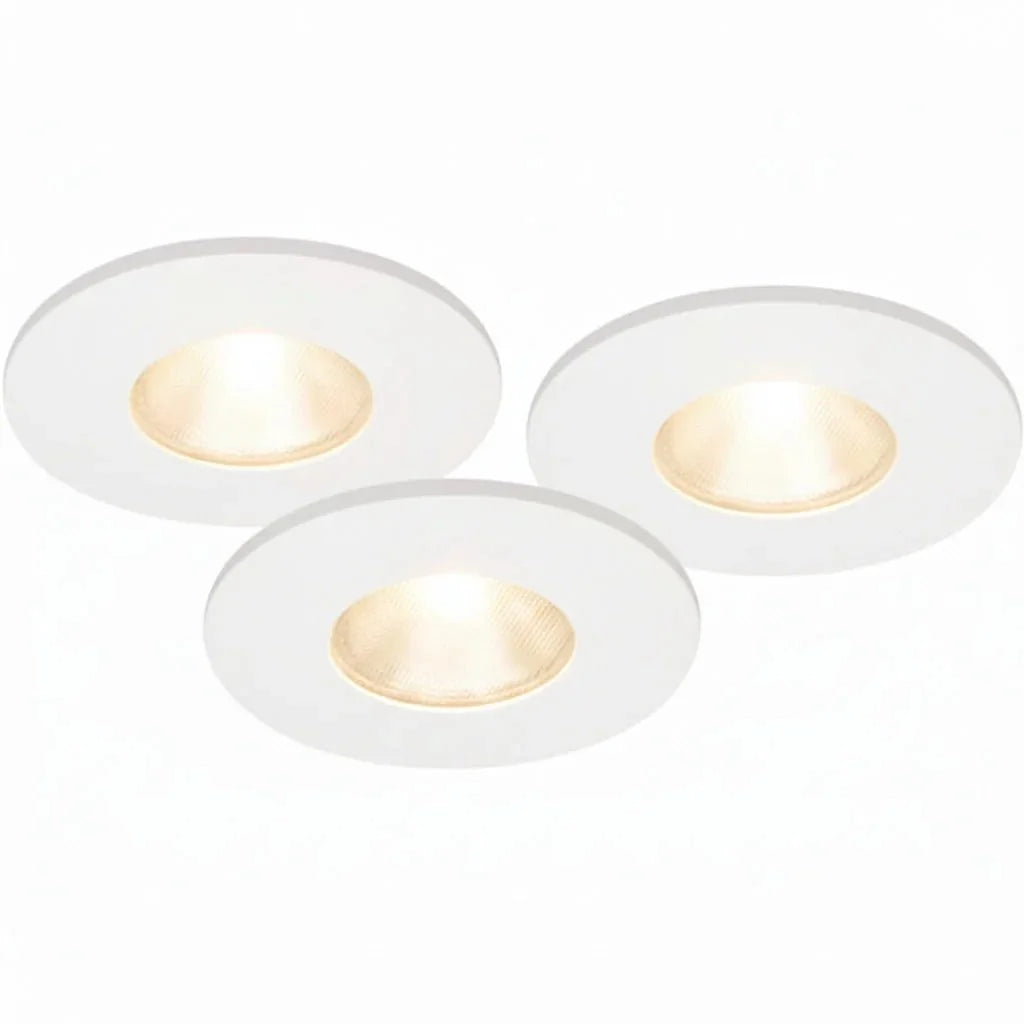

| MD-315, Kit 9974377 | 60 mm | 18 mm | 22 mm |

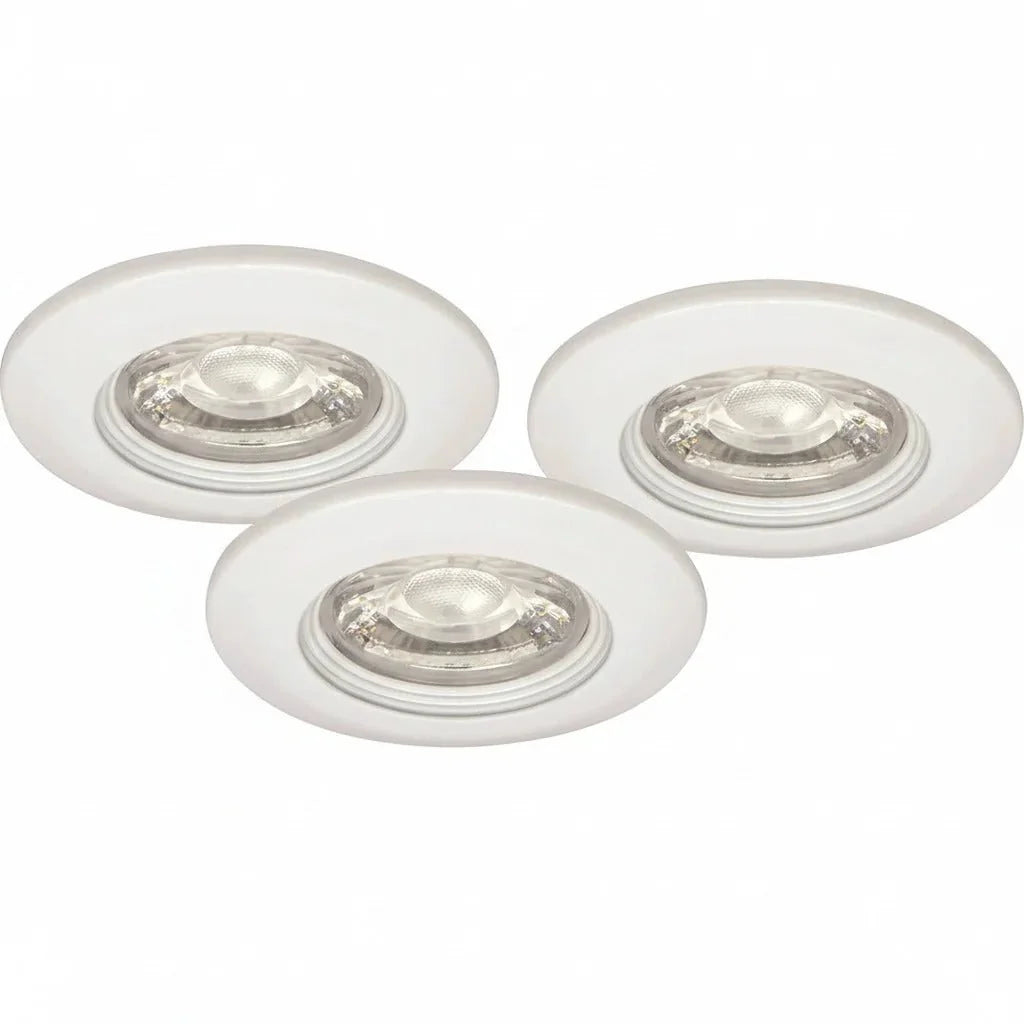

| MD-99, Kit 9974365 | 60 mm | 24 mm | 30 mm |
| MD-350, Kit 9974371 | 68 mm | 41 mm | 44 mm |
| MD-305, Kit 9974363 | 57 mm | Nicht separat ausgewiesen | 6 mm |
Die Werte gelten für die genannten Ausführungen. Ältere oder anders ausgestattete Modelle derselben Serie können abweichen. Eine frei gewählte Sicherheitszugabe ersetzt keine Montageanleitung.
3. Treiber, Fassung und Leitungen mitdenken
Eine integrierte LED kann einen externen Treiber benötigen. Dieser muss durch die Öffnung passen oder über einen anderen vorgesehenen Zugang erreichbar sein. Plane nicht nur dessen Höhe, sondern auch Breite, Länge, Anschlussraum und die erforderlichen Abstände. Bei GU10 zählen Leuchtmittel und Fassung zum Gesamtaufbau.
Vorhandene Leitungen, Rohre, Dämmung und die Unterkonstruktion können den verfügbaren Platz begrenzen. Eine Freigabe für direkten Kontakt mit Dämmstoff gilt nur für das konkret freigegebene Produkt und dessen Montagebedingungen.
4. Materialstärke und Befestigung prüfen
Die Haltefedern müssen für das Decken- oder Möbelmaterial und dessen Stärke geeignet sein. Prüfe den zulässigen Klemmbereich in der Anleitung. Die passende Öffnung allein garantiert noch keine sichere Befestigung.
Passende Produkte auswählen
Ein vorhandenes Loch führt direkt zur passenden Maßgruppe; bei einem Neubau wird die Öffnung erst nach Auswahl der Leuchte und Prüfung der Anleitung festgelegt.
